...um mal zum Thema zurück zu kommen: SIE FUNKTIONIERT! - ich fass es nicht!
Und das auf Anhieb, wenn man mal davon absieht, dass ich die Tanklichtschranken zunächst mal auf einem unbelegten Eingang am TNT angeschlossen habe, da ich meine eigenen Aufzeichnungen von vor 3 Jahren nicht mehr verstanden habe...

Hier mal ein Bild der Einbausituation:



Die Tanklichtschranken sitzen fast im Scheitelpunkt der Haltezonen:



Die Infrarotdiode ist ja schön am Gebäude zu sehen (das nur mal als Tip nebenbei, falls man mal überprüfen will, ob eine IR-Diode geht - die Digicam "sieht" das). Der Fototransistor ist ca. 1cm rechts der Stossstelle dicht am Slot zu sehen. Er ist ca. im 45° Winkel eingesetzt - funktioniert hervorragend.

Das ich ohnehin mit den Gebäuden beschäftigt war, haben sie gleich auch etwas Beleuchtung durch warmweisse LED erhalten.
Ist noch etwas zu hell, das mag ich nicht und werde daher die Vorwiderstände noch ändern.



Fortsetzung folgt gleich...

[Tommy]

...



In beiden Fahrerpulten ist nun der linke "Pit"-Taster aktiv und dauerbeleuchtet. Sobald er gedrückt wird, beginnt er zu blinken für ca. 12 Sekunden. Solange ist auch die Weiche aktiviert.
Als Nebenprodukt habe ich nun auch die Beleuchtung der "Restart"-Taste installiert. Bisher ging ja nur Lampe der "Chaos"-Taste. Diese Kontrollleuchte hängt einfach via Spannungsregler am Bahnstrom und brennt permanent. Wird Chaos gedrückt, erlischt sie, da ja der Bahnstrom abgeschaltet wird. Per Relaisschaltung geht nun in diesem Moment die "Restart"-Taste an und erlöscht wieder, wenn sie gedrückt wird.

Im Wechsel zur "Pit"-Tastenbeleuchtung blinkt in jeder Box eine grüne LED. Die soll dem Fahrer signalisieren, dass die Weiche auch wirklich geschaltet, bzw. dem Gegner, das er evtl. mit einem querenden Auto zu rechnen hat.

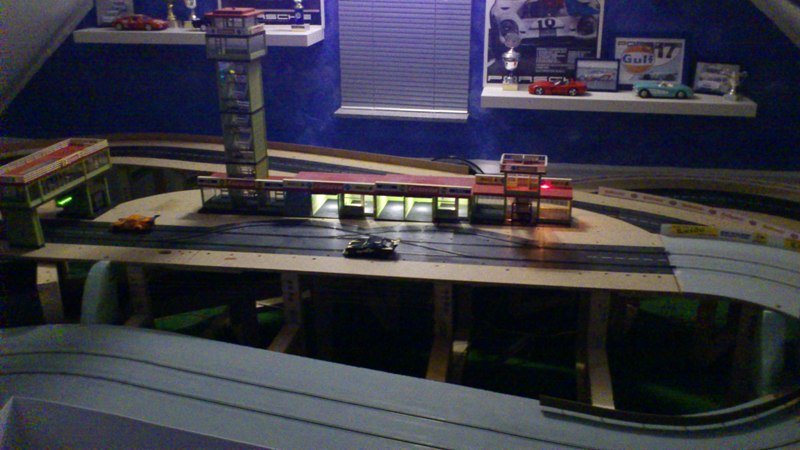

Da auf dem Bild beide grünen LED zu sehen sind (jeweils im Fenster neben der Tür), sind in diesem Moment beide Weichen geschaltet.

Alternativ zum Taster im Fahrerpult, kann der Fahrer die Weiche auch per Fuß schalten...



...dem Musikerbedarf sei Dank.

Hier noch ein Bild der Antriebsmimik:



Durch die U-förmig abgewinkelten Federstahldrähte erreiche ich das Abfedern des eigentlich zu langen Stellwegs der Antriebe und damit ein sicheres Andrücken der Weichenzunge an der Flanke des Slots.

Der erste Testbetrieb mit mehr als nur mir als Fahrer wird am kommenden Mittwoch statt finden. Vielleicht schaffe ich es da auch ein kleines Filmchen von den Funktionen zu machen.

Beste Grüße

Thomas
